Планетарні редуктори використовують у промислових приводах, коли від механізму потрібні значний крутний момент, висока навантажувальна здатність і компактні габарити. Водночас ефективність та ресурс такого приводу безпосередньо залежать від правильного підбору редуктора під конкретне обладнання. Недостатньо знати лише потужність електродвигуна — необхідно врахувати передавальне число, частоту обертання, режим роботи, характер навантаження та спосіб монтажу.

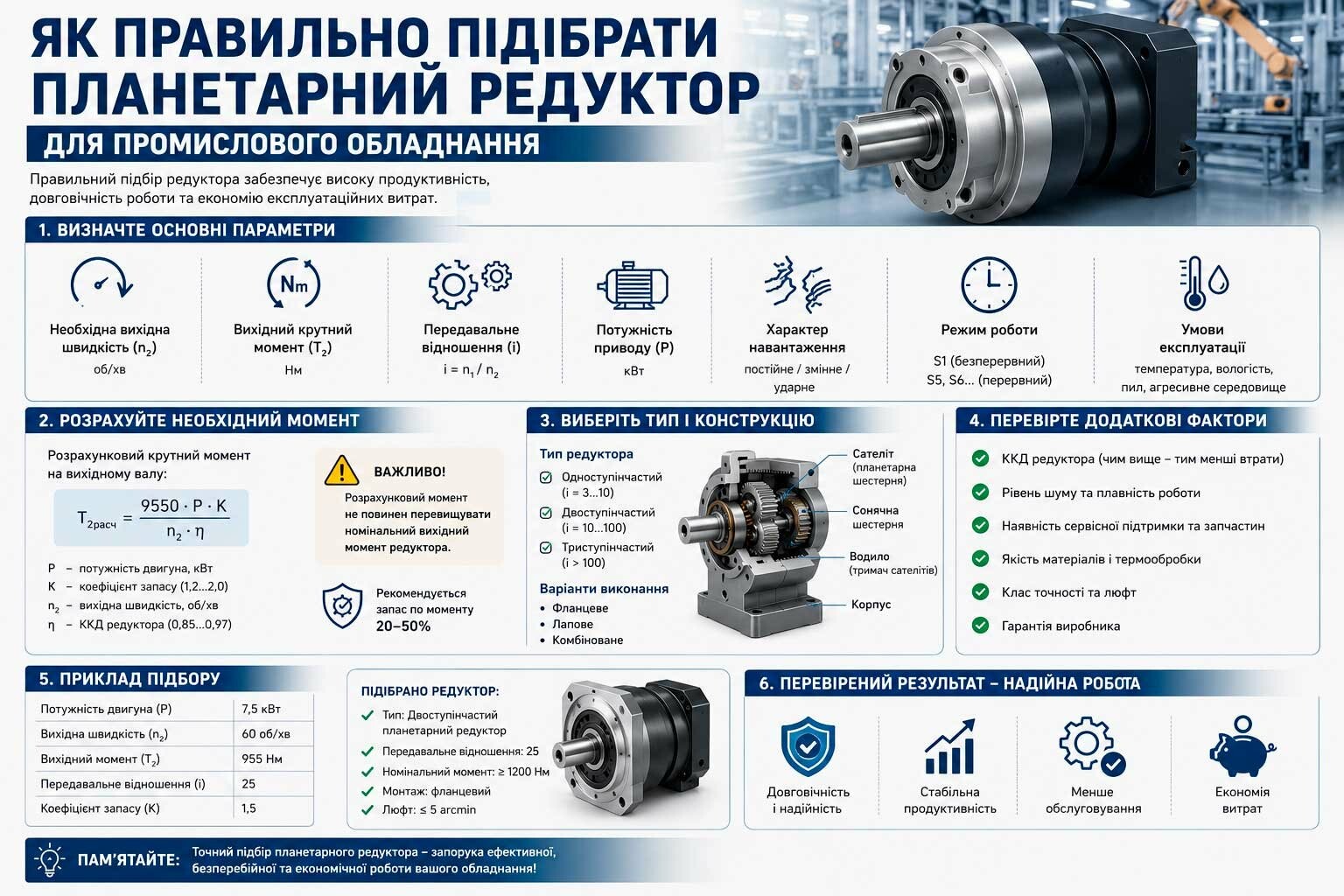

З чого почати підбір планетарного редуктора

Перший крок — визначити параметри обладнання, на якому працюватиме редуктор. Потрібно знати, яку потужність передає привод, з якою частотою обертається вхідний вал, який крутний момент необхідний на виході та який режим роботи передбачається.

Також важливо врахувати умови експлуатації: кількість пусків і зупинок, тривалість роботи протягом зміни, наявність ударних навантажень, температурний режим, запиленість, вібрації та інші фактори.

Чим точніше визначені вихідні умови, тим легше підібрати редуктор, який забезпечить необхідний ресурс без невиправданого збільшення його габаритів і вартості.

Потужність

Потужність — один із базових параметрів під час вибору редуктора. Вона характеризує кількість механічної енергії, яку привод повинен передати від двигуна до робочого механізму за одиницю часу.

Наприклад, якщо редуктор працює від електродвигуна потужністю 30 кВт, це ще не означає, що будь-який планетарний редуктор на 30 кВт буде придатним. Необхідно врахувати частоту обертання та потрібний вихідний момент.

Важливо також не підбирати редуктор виключно «впритул» до номінальної потужності двигуна. Для реальної експлуатації враховують коефіцієнти режиму роботи, характер навантаження та можливі короткочасні перевантаження.

Крутний момент

Для редуктора крутний момент часто є навіть важливішим показником, ніж сама потужність.

Крутний момент на вихідному валу залежить від потужності, частоти обертання та передавального числа. За однакової потужності зі зменшенням частоти обертання вихідний момент збільшується.

Наприклад, привід, якому потрібна висока швидкість обертання, і привід для повільного обертання важкого барабана можуть мати однакову потужність двигуна, але абсолютно різні вимоги до редуктора.

Під час вибору потрібно порівнювати необхідний робочий момент із допустимим моментом редуктора, враховуючи коефіцієнт запасу та можливі пікові навантаження.

Особливу увагу слід приділяти ситуаціям, коли механізм запускається під навантаженням. Пусковий момент може суттєво перевищувати момент у сталому режимі.

Передавальне число

Передавальне число показує, у скільки разів редуктор змінює частоту обертання між вхідним і вихідним валами.

Якщо, наприклад, двигун обертається зі швидкістю 1500 об/хв, а робочому механізму потрібно близько 50 об/хв, орієнтовне передавальне число має становити близько 30.

Але при реальному підборі необхідно враховувати не лише номінальні значення. Потрібно визначити допустимий діапазон швидкості робочого механізму та перевірити, чи відповідає йому конкретна конструкція редуктора.

Якщо необхідне дуже велике передавальне число, можуть застосовуватися багатоступеневі планетарні схеми. Вони дозволяють отримати значне зниження швидкості без пропорційного збільшення габаритів механізму.

Частота обертання

Необхідно визначити як частоту обертання вхідного вала, так і потрібну частоту обертання вихідного.

Номінальна швидкість електродвигуна може відрізнятися від фактичної. Наприклад, асинхронний двигун із номінальною швидкістю 1500 об/хв під навантаженням зазвичай обертається дещо повільніше.

Крім того, потрібно врахувати, чи працює привод із постійною швидкістю, чи використовується частотний перетворювач. У другому випадку редуктор повинен бути придатним для передбаченого діапазону частот обертання.

Надмірно висока швидкість може збільшувати втрати, нагрівання та навантаження на підшипники й зубчасті елементи. Тому цей параметр обов'язково оцінюють разом із потужністю та режимом роботи.

Режим роботи

Одна й та сама модель редуктора може поводитися по-різному залежно від того, як саме її експлуатують.

Для підбору необхідно визначити:

  • скільки годин на добу працює обладнання;
  • чи працює воно безперервно або циклічно;
  • скільки запусків і зупинок відбувається протягом години;
  • чи є часті реверси;
  • чи виникають перевантаження;
  • яка тривалість робочого циклу.

Наприклад, редуктор приводу конвеєра, який працює цілодобово, і редуктор механізму, що запускається кілька разів на день, мають різні вимоги до ресурсу.

Саме тому при виборі важливо вказувати виробнику реальний режим експлуатації, а не лише номінальну потужність двигуна.

Тип навантаження

Характер навантаження безпосередньо впливає на вибір редуктора.

Умовно можна виділити кілька типових ситуацій:

Рівномірне навантаження.
Момент змінюється незначно, а механізм працює плавно. Такі умови є одними з найсприятливіших для редуктора.

Змінне навантаження.
Момент періодично збільшується або зменшується. Так працюють, наприклад, багато технологічних машин.

Ударне навантаження.
Виникають короткочасні значні піки моменту. Такий режим потребує особливої уваги до міцності зубчастих передач, валів, водила та інших деталей.

Пуск під навантаженням.
Двигун запускає вже навантажений механізм. У цьому випадку пускові процеси можуть створювати значні динамічні навантаження.

Якщо характер навантаження оцінити неправильно, навіть редуктор із достатнім номінальним моментом може мати недостатній фактичний ресурс.

Монтаж і приєднувальні розміри

Навіть технічно правильно підібраний редуктор не можна встановити на обладнання без урахування способу монтажу.

Перед замовленням потрібно визначити:

  • положення редуктора в просторі;
  • тип кріплення;
  • діаметр і тип вихідного вала;
  • спосіб з'єднання з двигуном;
  • необхідні приєднувальні розміри;
  • напрямок обертання;
  • допустимі радіальні та осьові навантаження на вихідний вал.

Для промислового обладнання особливо важлива відповідність редуктора не лише кінематичним параметрам, а й конкретній конструкції машини.

Чому не варто підбирати редуктор лише за потужністю двигуна

Типова помилка — повідомити виробнику тільки потужність електродвигуна й очікувати, що цього достатньо для вибору редуктора.

Насправді два приводи з двигунами однакової потужності можуть вимагати абсолютно різних редукторів. Один може працювати з високою швидкістю та невеликим моментом, інший — повільно обертати важкий механізм із великим моментом і значними пусковими навантаженнями.

Тому для коректного підбору бажано надати виробнику максимально повні вихідні дані.

Які дані потрібно підготувати для замовлення

Перед зверненням до виробника варто зібрати такі параметри:

  • Потужність двигуна, кВт.
  • Частоту обертання вхідного вала, об/хв.
  • Необхідну частоту обертання вихідного вала, об/хв.
  • Робочий або максимальний крутний момент, Н·м.
  • Передбачуваний режим роботи.
  • Характер навантаження та наявність ударних моментів.
  • Кількість запусків і зупинок.
  • Необхідний ресурс роботи.
  • Тип і положення монтажу.
  • Приєднувальні розміри та особливості конструкції обладнання.

Якщо частину параметрів визначити самостійно складно, їх можна сформувати разом із конструктором або виробником редуктора на основі характеристик робочої машини.

Планетарний редуктор під конкретне обладнання

У промисловій практиці не завжди можна підібрати оптимальне рішення з готових стандартних моделей. Особливо це актуально для спеціального обладнання, де є нестандартні габарити, специфічний режим навантаження або особливі вимоги до монтажу.

У такому випадку редуктор може проєктуватися та виготовлятися під конкретні параметри приводу. Це дозволяє врахувати не тільки передавальне число і момент, а й геометрію обладнання, умови експлуатації, необхідний ресурс та спосіб встановлення.

Висновок

Правильний підбір планетарного редуктора — це комплексне завдання, у якому не можна орієнтуватися лише на один показник. Потужність, крутний момент, передавальне число та частота обертання визначають основні характеристики приводу, а режим роботи, тип навантаження й умови монтажу — його реальну працездатність і ресурс.

Чим точніше описані умови експлуатації, тим обґрунтованішим буде вибір. Для складного промислового обладнання оптимальним рішенням часто стає не універсальний редуктор, а конструкція, розрахована під конкретний привод і технологічне завдання.
